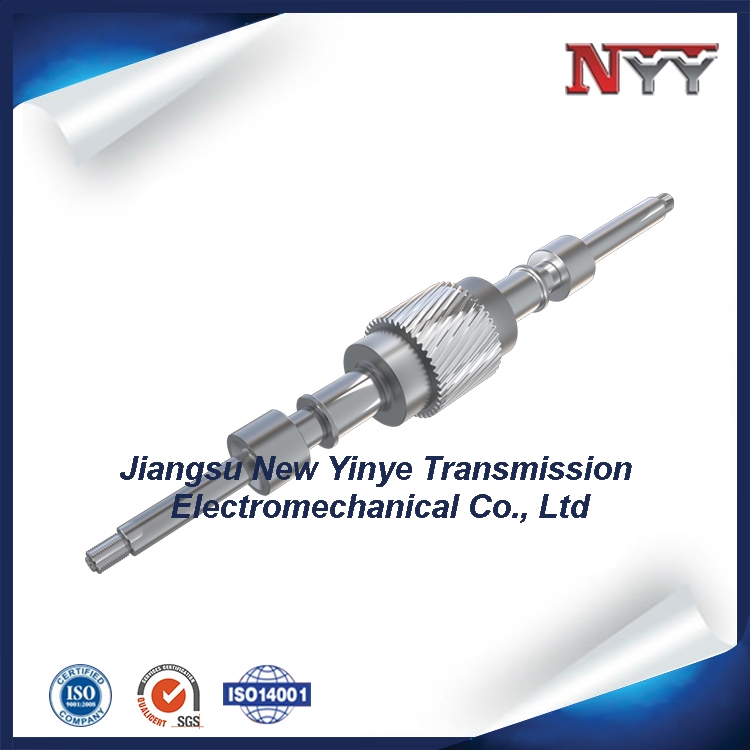

齒形加工環節的注意事項
刀具選擇與安裝
刀具類型適配：在銑齒、滾齒或插齒加工時，要根據
人字齒輪加工的模數、齒數、螺旋角等參數準確選擇刀具。例如，滾齒加工時，滾刀的模數和螺旋升角與人字齒輪相匹配。對于高精度要求的人字齒輪，應選用精度等級高的刀具，如AA級滾刀。
刀具安裝精度：刀具的安裝精度直接影響齒形加工質量。在安裝滾刀或插齒刀時，要保證刀具的軸線與機床工作臺軸線平行，并且刀具的徑向跳動和軸向竄動要控制在小的范圍內。例如，滾刀安裝后的徑向跳動一般應小于0.01mm，以確保加工出的齒形精度。
加工參數設置
切削速度和進給量：合理設置切削速度和進給量對于齒形加工至關重要。切削速度過高可能導致刀具磨損加劇，甚至出現崩刃現象；進給量過大則會影響齒形精度和表面質量。例如，在滾齒加工中，對于模數為3-5mm的人字齒輪，切削速度一般控制在20-30m/min，軸向進給量為0.5-1.5mm/r。
切削深度調整：根據人字齒輪的加工余量合理調整切削深度。在粗加工時，可以采用較大的切削深度以提高加工效率，但要注意避免過大的切削力導致齒輪毛坯變形。精加工時，切削深度應適當減小，以保證齒形精度和表面質量。
螺旋角加工精度控制：人字齒輪有兩個旋向相反的螺旋齒，在加工過程中要控制螺旋角。在滾齒或插齒加工時，要通過機床的螺旋導軌（滾齒機）或螺旋運動機構（插齒機）來實現螺旋角的加工。加工過程中，要定期檢查螺旋角的精度，誤差一般應控制在±5′以內，可使用螺旋角測量儀進行檢測。
熱處理過程的注意要點
加熱均勻性：在淬火和回火等熱處理過程中，要確保人字齒輪加熱均勻。如果加熱不均勻，齒輪內部會產生較大的熱應力，導致變形。對于尺寸較大的齒輪，應采用合適的加熱設備和加熱方式，如在鹽浴爐或可控氣氛爐中加熱，并且要合理放置齒輪，保證其各個部位能夠均勻受熱。
淬火冷卻控制：淬火冷卻速度對齒輪的性能和變形有很大影響。選擇合適的冷卻介質和冷卻方式至關重要。例如，對于合金鋼人字齒輪，一般采用油冷或分級淬火的方式，以避免冷卻速度過快導致齒輪開裂。同時，在冷卻過程中，要保證齒輪在冷卻介質中均勻冷卻，避免局部冷卻過快。
回火及時性：淬火后應及時進行回火處理，以淬火內應力。如果回火不及時，齒輪可能會因為內應力的積累而出現裂紋。回火溫度和時間要根據齒輪的材料和淬火后的硬度來確定，一般回火溫度在450-650℃之間，回火時間為1-3小時。
磨齒加工的注意細節
砂輪選擇與修整
砂輪特性匹配：根據人字齒輪的材料和精度要求選擇合適的砂輪。對于硬度較高的齒輪材料，如合金鋼，可選用立方氮化硼（CBN）砂輪；對于硬度較低的材料，如碳素鋼，可選用剛玉砂輪。砂輪的粒度也要根據加工精度進行選擇，精磨時一般選用較細的粒度，如120-240目。
砂輪修整精度：在磨齒過程中，砂輪會逐漸磨損，需要定期進行修整。砂輪修整的精度直接影響磨齒質量。使用金剛石修整工具對砂輪進行修整時，要控制好修整的進給量和速度，保證砂輪的形狀精度和表面質量。例如，修整進給量一般控制在0.01-0.05mm/次，修整速度為10-30mm/min。
磨齒參數調整
磨削速度和進給量：磨削速度包括砂輪的圓周速度和齒輪的旋轉速度。砂輪圓周速度一般根據砂輪的材質和直徑來設定，對于CBN砂輪，圓周速度可在30-60m/s之間。齒輪的旋轉速度要與砂輪速度相匹配，以保證合適的磨削進給量。磨削進給量包括徑向進給量和軸向進給量，徑向進給量一般在0.005-0.02mm之間，軸向進給量在0.5-2mm/r之間。
磨削液的使用：磨齒過程中要使用磨削液，以起到冷卻、潤滑和清洗的作用。磨削液的流量和噴射位置要合適，流量一般在10-20L/min左右，并且要確保磨削液能夠均勻地噴灑在磨削區域，防止齒面和砂輪堵塞。
質量檢測環節的注意事項
綜合檢測手段運用：對人字齒輪進行全面檢測，包括尺寸精度、形位公差、表面質量和力學性能等方面。要運用多種檢測手段，如使用卡尺、千分尺等常規量具檢測尺寸精度，使用齒輪測量中心檢測齒形公差、齒向公差和跳動公差等形位公差，使用粗糙度儀檢測表面粗糙度，使用硬度計檢測硬度。
誤差分析與修正：在檢測過程中發現質量問題時，要進行詳細的誤差分析。例如，如果齒形公差超差，要分析是齒形加工環節的刀具問題、加工參數問題，還是熱處理或磨齒過程中的變形問題。根據分析結果采取相應的修正措施，如調整加工參數、換刀具或重新進行熱處理和磨齒加工。
